故障一
故障現象
機器掃描過程中報錯,開始時出現頻率不高一周出現一次左右,隨后幾個月開始高頻率的出現,錯誤代碼為:HG000A0R06102
故障分析

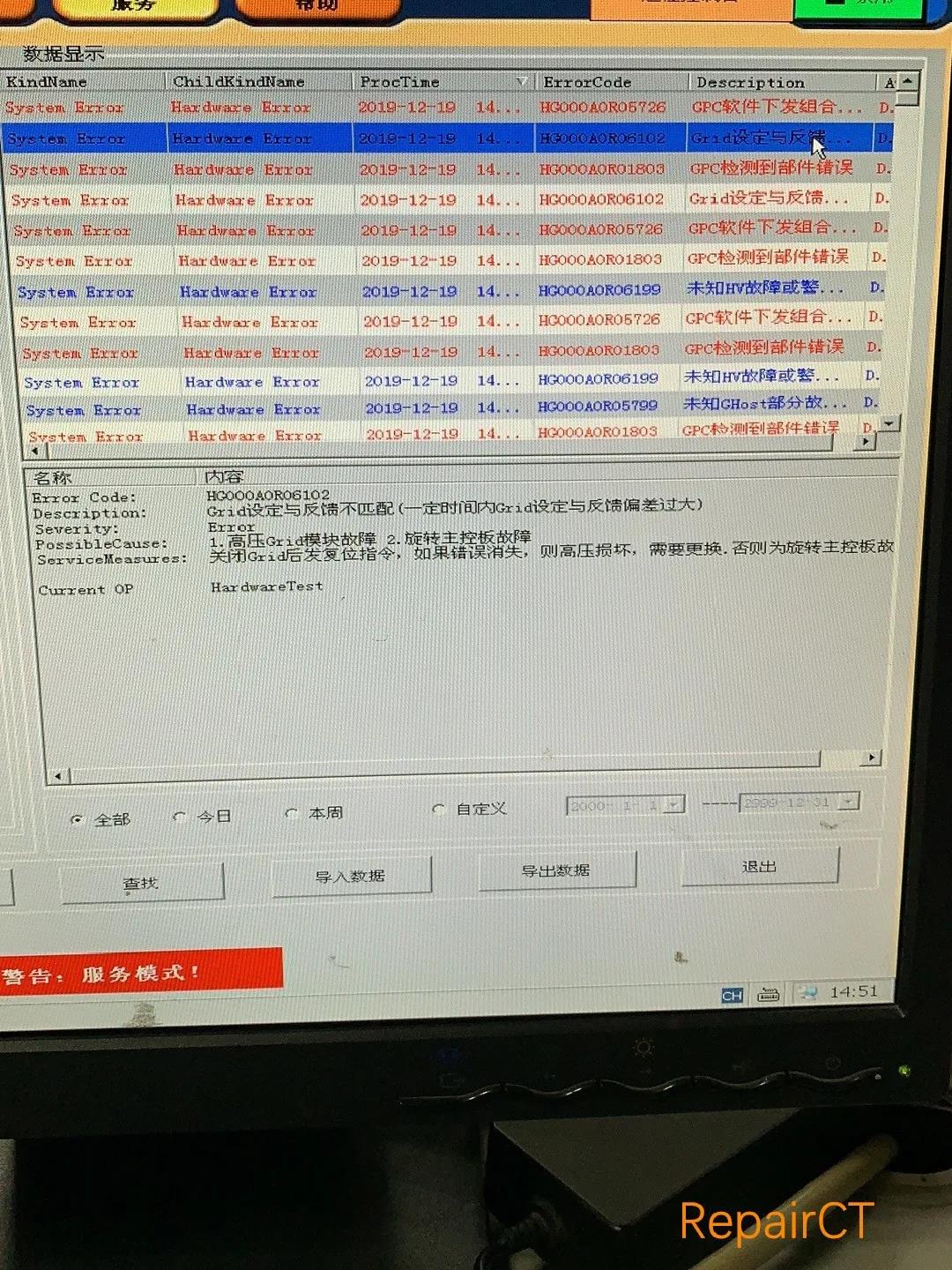

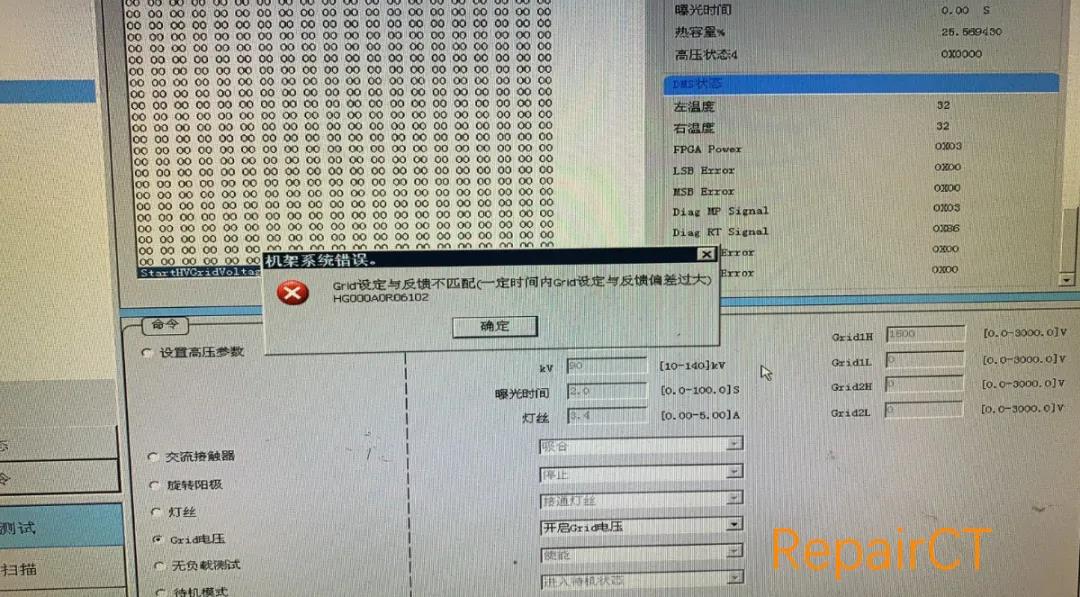

進入后臺查看報錯信息如下圖所示:

主要錯誤信息為高壓部分GRID模塊報錯,設定與反饋不匹配,也就是柵格電壓部分報錯,機器內指導更換高壓或者旋轉主控板,但實際如果球管陰極柵格部分故障理論上也應該造成此故障現象。

維修過程

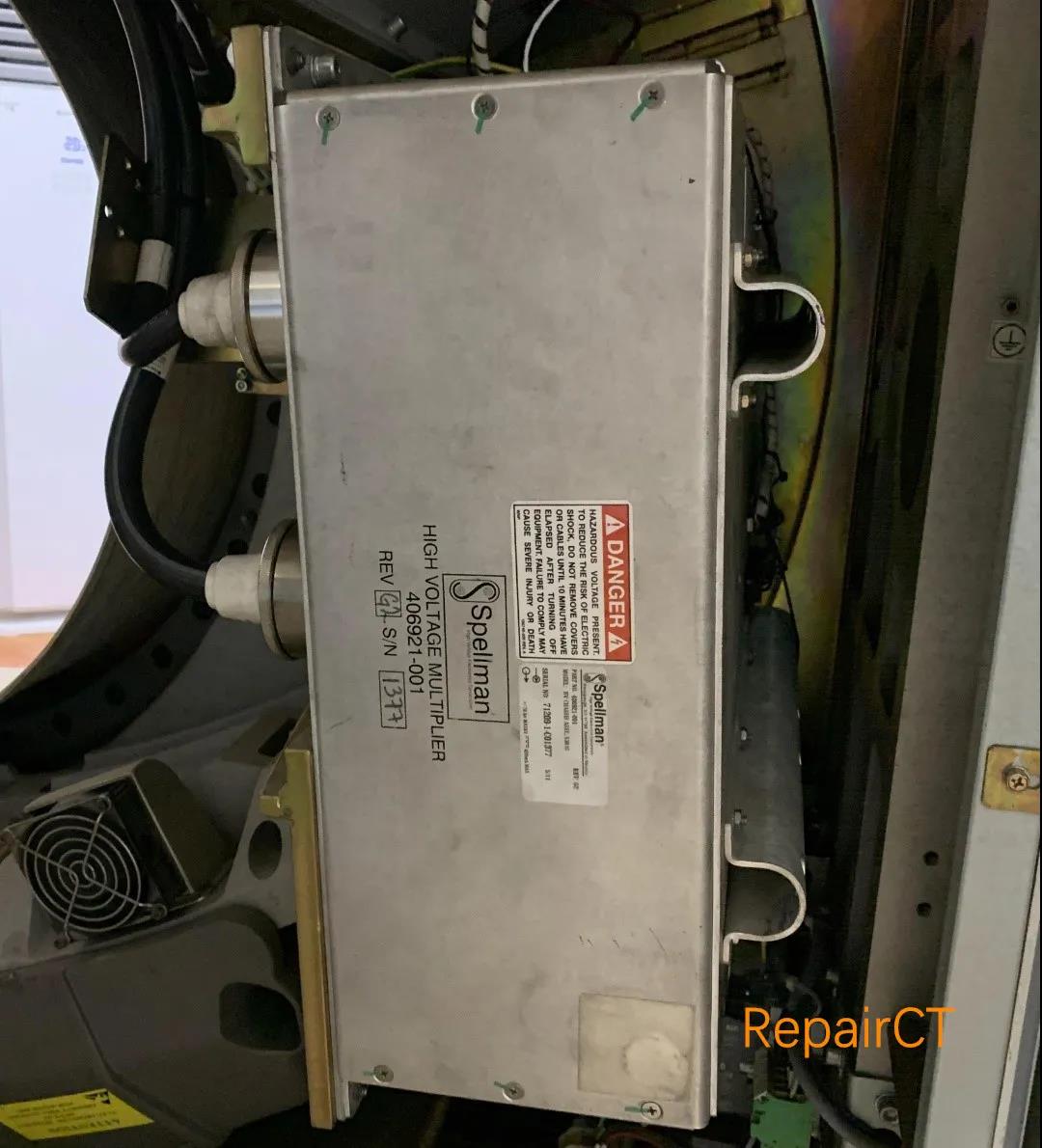

由于機器已經更換過全新球管,但此報錯仍然存在,故排除了球管原因。嫌疑較大的便是高壓發生器,產生柵格電壓的模塊就包含在高壓內,最終更換高壓發生器后機器恢復正常在沒出現此報錯。

故障二
故障現象
機器機架部分運行過程中死機,左右兩側控制面板上的掃描床水平位置及垂直高度顯示數碼管均顯示ERROR,同時機架控制的所有按鍵燈熄滅,多次重啟機架后機器偶爾可以開機使用,但問題依然很快出現。

故障分析及維修過程

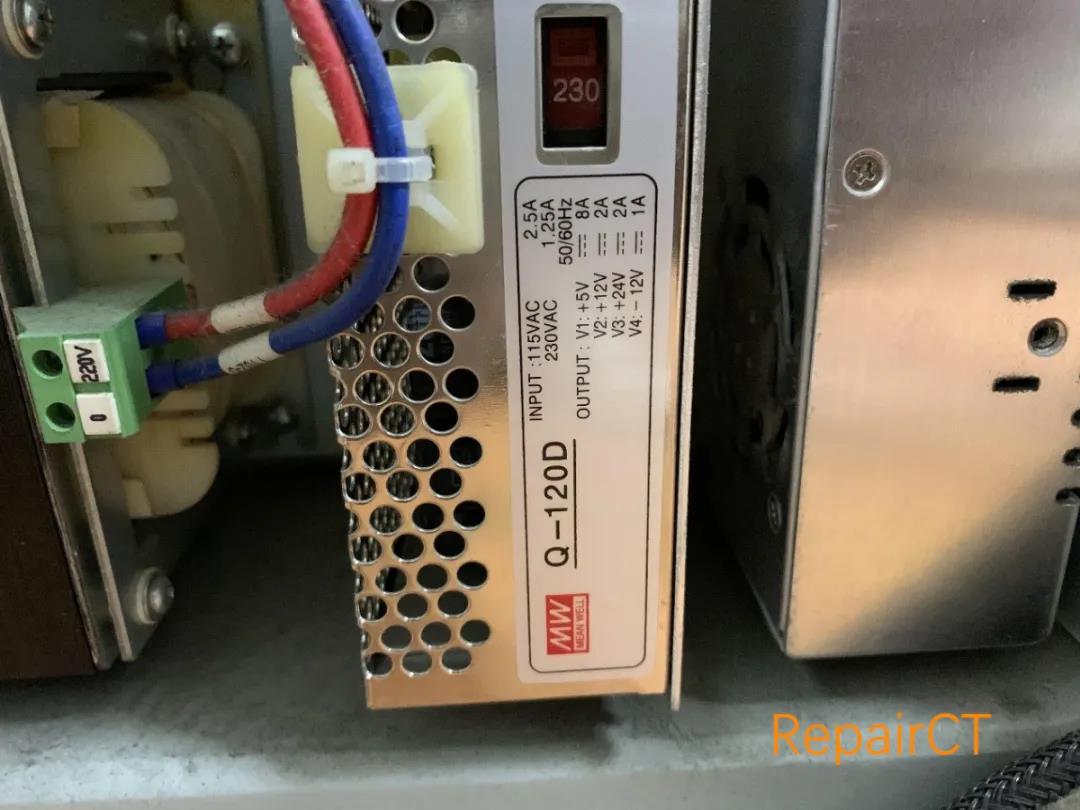

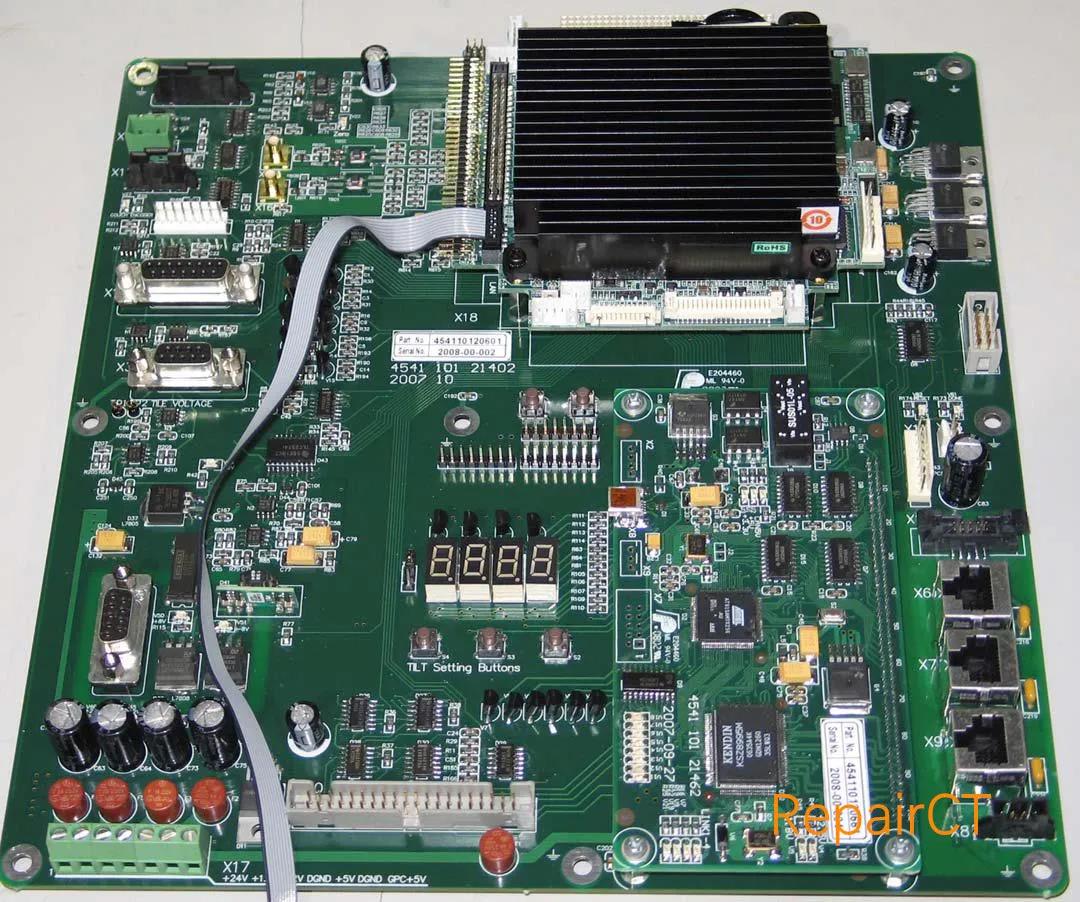

數碼管顯示ERROR說明機架固定部分主控板GHOST沒啟動,或者是面板CAN通訊錯誤及主控板上的GPC、UCOM問題。檢查發現GHOST沒能成功啟動,板子上幾個數碼管均顯示888,正常啟動成功應該為RDY(ready的縮寫)表示就緒,檢查板子上幾個供電的指示燈均正常如:12V、-12V、24V、5V等等,用萬用測量各電壓發現5V電壓偏低在4.8V左右,隨后找到此開關電源,發現為多組輸出開關電源,輸出端具有ADJ輸出電壓調節,抱著試試的態度用工具稍稍調高一點點輸出電壓,調高的同時發現GHOST突然成功啟動,這時基本確定是此電源老化導致供電不足GHOST無法啟動,后來簡單觀察電源內部發現其中幾顆濾波電容已經明顯鼓包,說明電源電容老化導致電源的帶載能力變差造成的。最后更換同型號電源機器恢復穩定工作。

故障三
故障現象

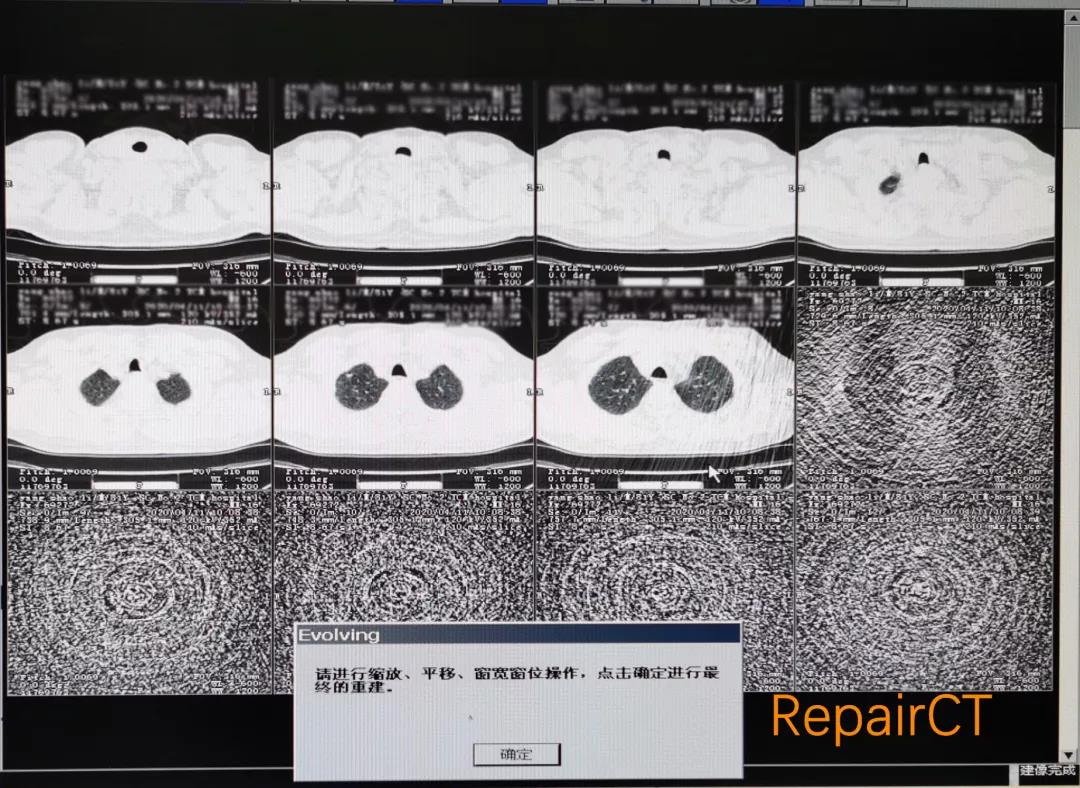

機器在掃描胸部時總出現嚴重偽影(如下圖),并不是每次都出現,幾周后故障越來越頻繁,大部分都表現在掃描胸部肺部時出現。

故障分析及維修過程

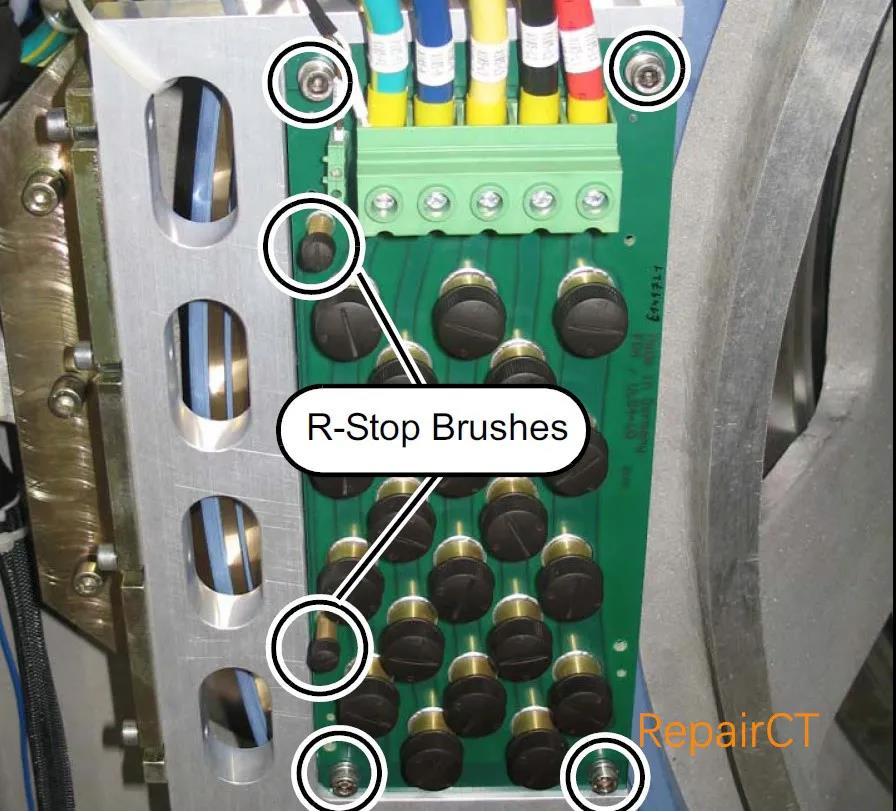

進入服務模式查看發現沒有任何報錯信息,但根據出現偽影的現象發現應該為掃描過程中球管停止發出射線,探測器沒有接收到射線出現的這種類型的偽影,此現象在機器維修手冊中有提到,常見原因為機器GHOST到RHOST的R-stop信號丟失造成的,R-stop信號如果突然丟失機器會觸發保護來停止機器產生X射線。分析完具體原因后到機器檢查R-stop信號傳輸,機器靜止狀態信號均正常,由于信號是通過滑環傳輸的,故檢查滑環處有無異常,發現R-stop信號刷長度無異常,但滑環上信號刷滑軌的接觸面明顯發黑,而且前面提到機器每次都在掃描胸部及肺部時容易出現偽影,由于胸部掃描時機器的旋轉速度為0.6S每圈,但我們知道機器轉動越快滑環碳刷與滑軌表面信號傳輸應該越不穩定,最終造成掃描過程中R-stop信號的丟失,所以此時嚴重懷疑為機器滑環接觸不良造成,隨后使用專用的滑環打模塊及打磨橡皮對滑環進行清理,完成后開機測試機器掃描未發現異常,交給醫院使用后在沒出現此次偽影現象。

故障四
故障現象
機器機架部分突然掉電,嘗試重啟不能成功,但能聽到機架球管散熱風扇轉動的聲音,并且撥動機架開關機器無其它任何反應。

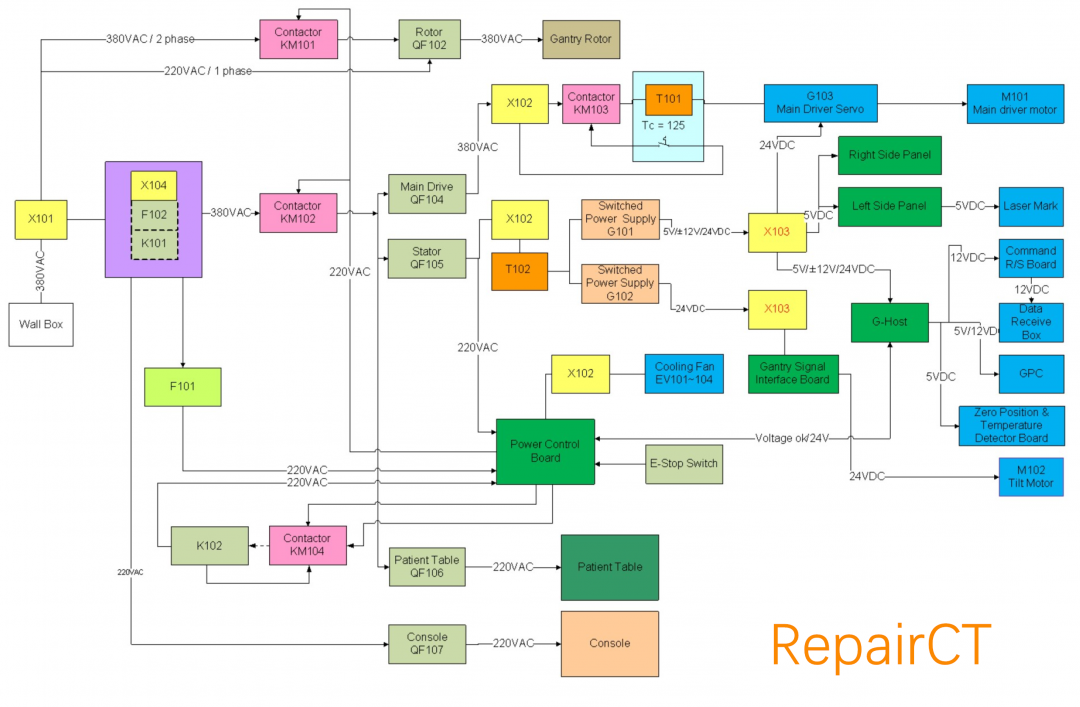

機器固定部分供電框圖
故障分析及維修過程

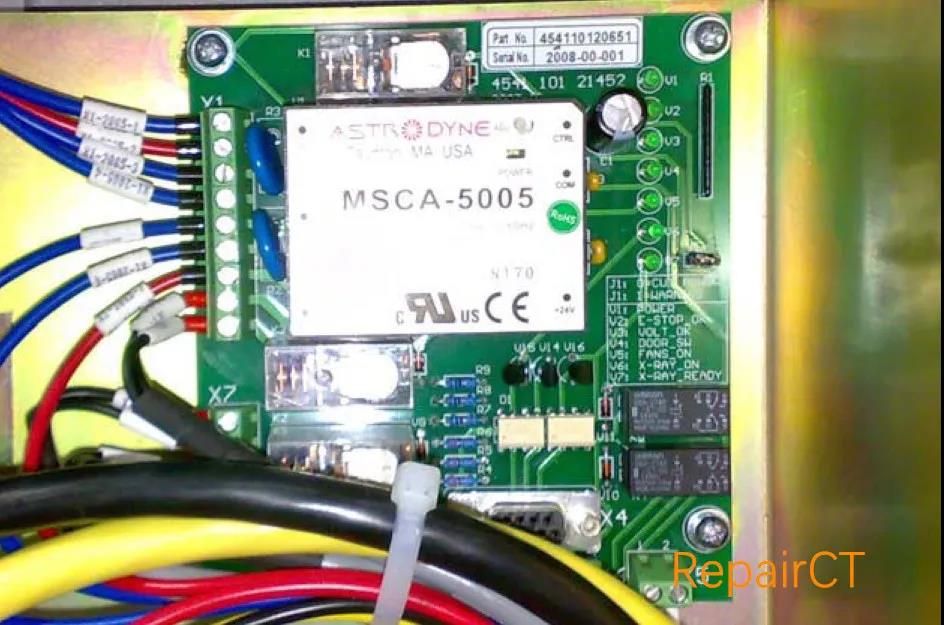

此款機器主要供電元器件均在機器右腿部分,拆開右腿蓋板測量機器三相供電均正常,N相(零線)也處于正常狀態,觀察上方KM104接觸器發現不吸合,正常狀態應該機器接通電源后KM104接觸器自動吸合,由于機器E-stop開關被觸發時也會導致KM104斷開,故檢查E-stop環路,最后未發現異常,但E-stop連接的供電主控板上V1、V2等信號燈不亮,V1為供電主控板電源指示燈,隨后檢查板子電源輸入端發現供電正常,查閱機架供電圖紙發現整機電源均由供電主控板控制,所以機架不上電應該為供電主控板故障導致,更換后機器恢復正常。
